The Illustrated Transformer 中文精读笔记

资料来源：

• 原文：The Illustrated Transformer
• 中文译文参考：The Illustrated Transformer 译 - CSDN
• 原论文：Attention Is All You Need
• 代码讲解：The Annotated Transformer

图像说明：本文配图使用 Jay Alammar 原文中的 Transformer 图解图片。原文页底部注明采用 Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License；署名格式为：Alammar, J. (2018). The Illustrated Transformer [Blog post]. Retrieved from https://jalammar.github.io/illustrated-transformer/。

这篇笔记不是对译文的逐字搬运，而是基于原文结构整理的一版中文精读。它最适合回答一个问题：Transformer 的数据到底怎样从输入句子一路流到输出词概率？

一句话总结

Transformer 把序列建模从“沿时间步递归传递状态”改成“所有 token 之间直接做可微检索”。Self-attention 负责让每个 token 动态读取其他 token，多头机制让模型在多个表示子空间里并行建关系，位置编码补上顺序信息，encoder-decoder attention 让解码器在生成每个词时回看输入句子的相关位置。

0. 读这篇文章时应该抓住什么

Jay Alammar 的文章很适合入门，因为它不是从论文符号开始，而是从机器翻译的黑盒开始：输入一句源语言，模型输出一句目标语言。然后它逐层拆开黑盒：

1. 外层是 encoder-decoder 架构。
2. Encoder 由多个相同结构的 encoder layer 堆叠。
3. 每个 encoder layer 包含 self-attention 和 feed-forward network。
4. Decoder 也由多个 decoder layer 堆叠，但比 encoder 多一个 encoder-decoder attention。
5. Self-attention 的核心计算是 Q/K/V。
6. Multi-head attention 是多组 Q/K/V 并行工作。
7. Positional encoding 让没有递归结构的模型知道词序。
8. 最后用 linear + softmax 把 decoder 输出向量变成词表概率。

如果只记住一个主线，可以这么想：

输入 token
  -> embedding + positional encoding
  -> encoder: 多层 self-attention + FFN
  -> decoder: masked self-attention + encoder-decoder attention + FFN
  -> linear + softmax
  -> 下一个 token 的概率分布

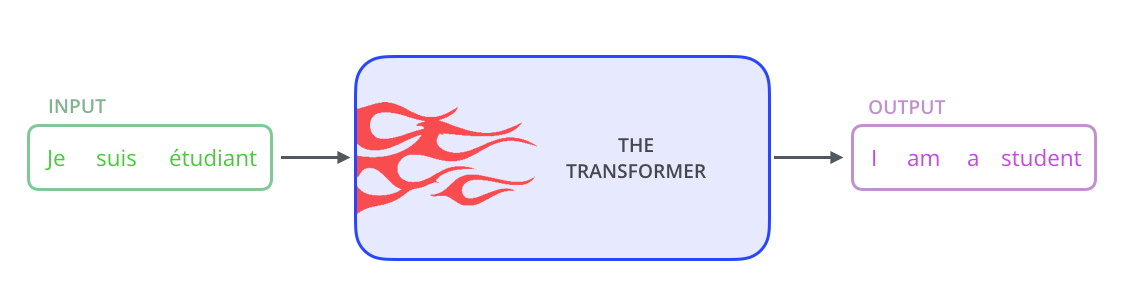

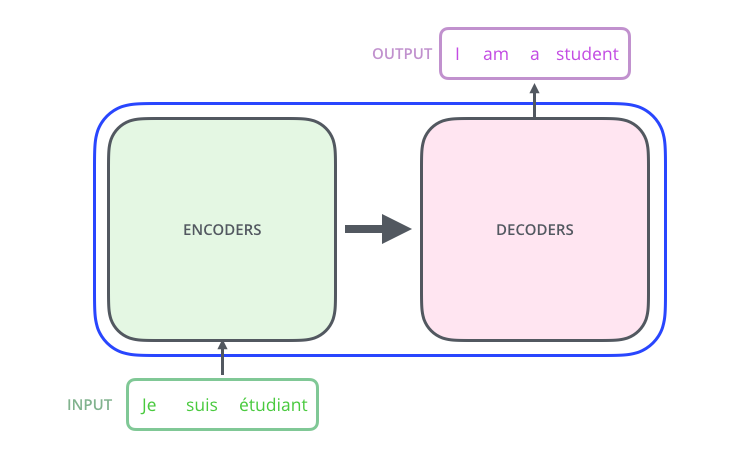

1. 高层结构：机器翻译黑盒

Transformer 最早在机器翻译任务中提出。高层看，它仍然是一个序列到序列模型：

• 输入：源语言句子，例如法语或英语句子。
• 输出：目标语言句子，例如英语或德语句子。
• 中间：模型把源句编码成上下文表示，再由解码器逐步生成目标句。

和传统 seq2seq 不同的是，Transformer 不靠 RNN 的 hidden state 逐步传递上下文，也不靠 CNN 的局部卷积窗口堆叠感受野。它用 attention 让任意两个位置可以直接建立信息连接。

这带来两个直接后果：

• 训练更容易并行。一个句子里的多个位置可以同时计算 self-attention，不必像 RNN 那样从左到右等状态传完。
• 长距离依赖路径更短。相隔很远的两个 token 在一层 self-attention 里就能互相影响。

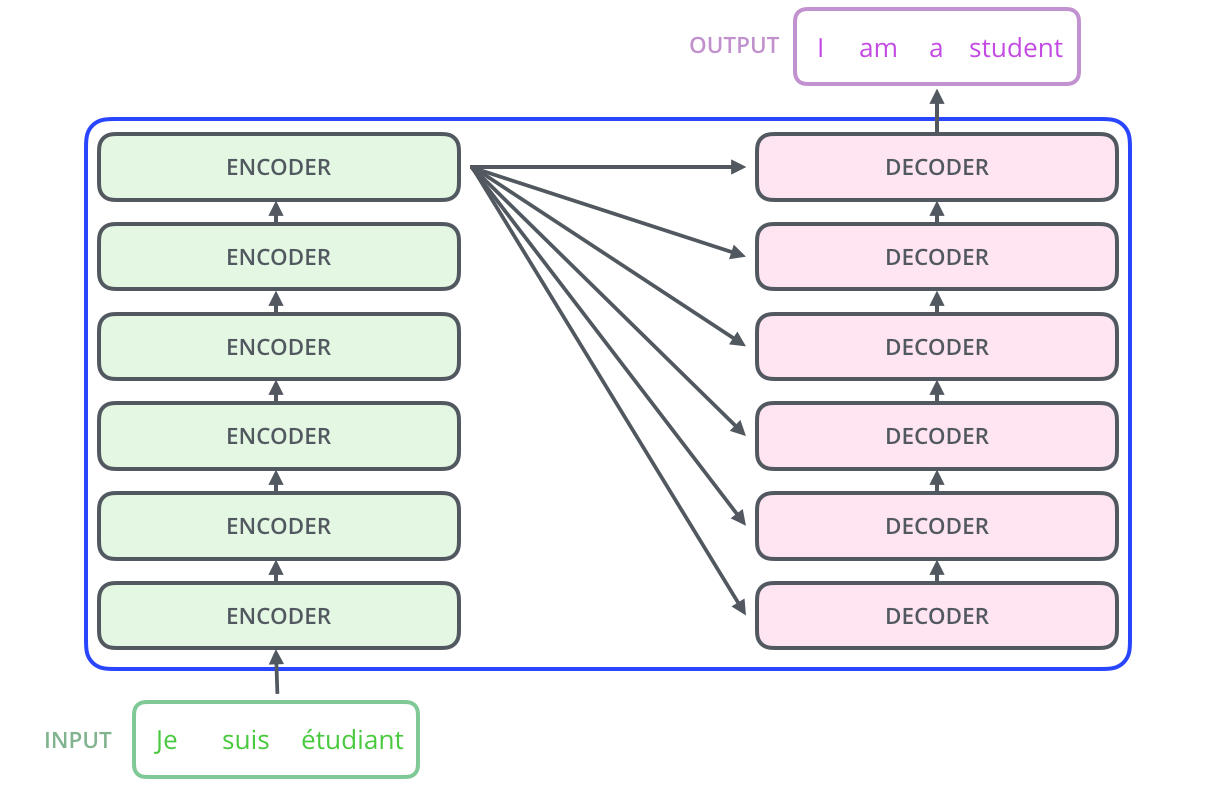

原论文使用 6 层 encoder 和 6 层 decoder。这个数字是论文中的模型设计选择，不是 Transformer 的定义。后来的模型可以更浅、更深，也可以只保留 encoder 或只保留 decoder。

2. Encoder：把输入句子变成上下文表示

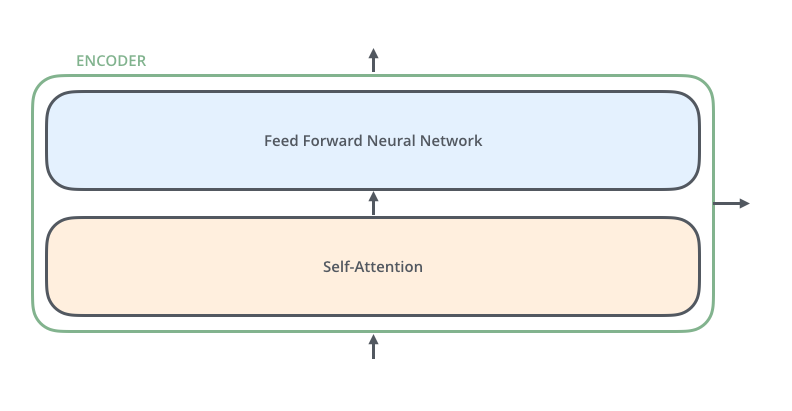

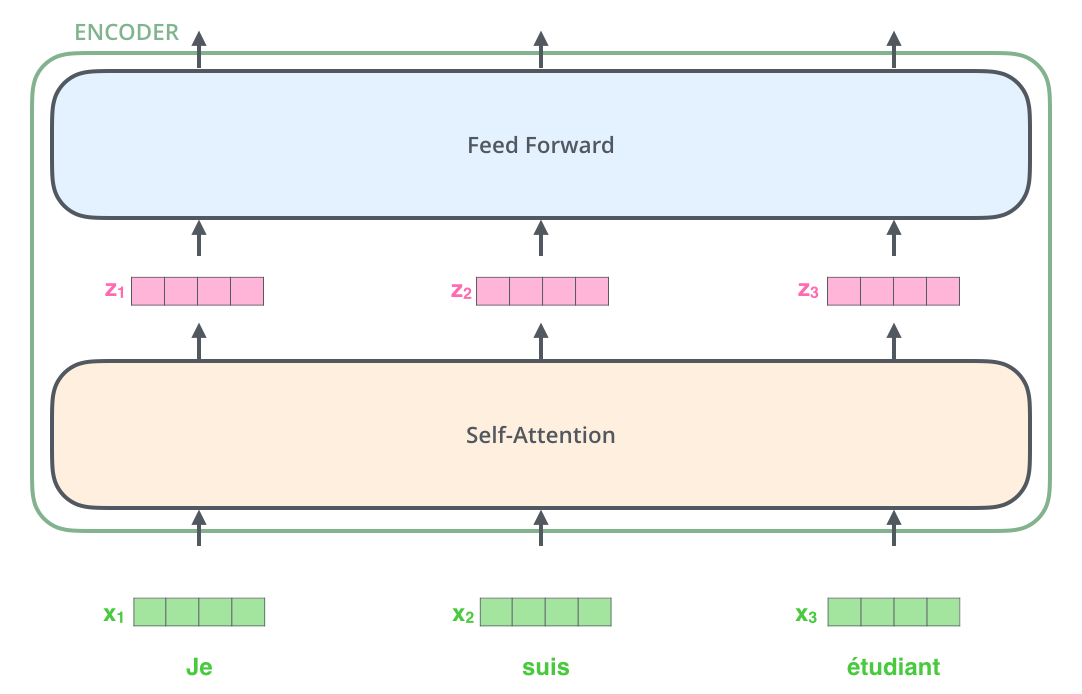

一个 encoder layer 主要有两个子层：

1. Multi-head self-attention
2. Position-wise feed-forward network

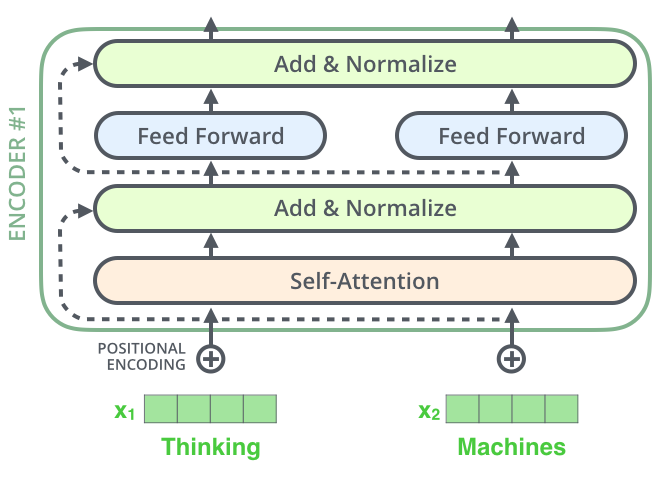

每个子层外面还有 residual connection 和 layer normalization。按原始论文的 post-LN 写法，可以粗略写成：

x1 = LayerNorm(x + SelfAttention(x))
x2 = LayerNorm(x1 + FFN(x1))

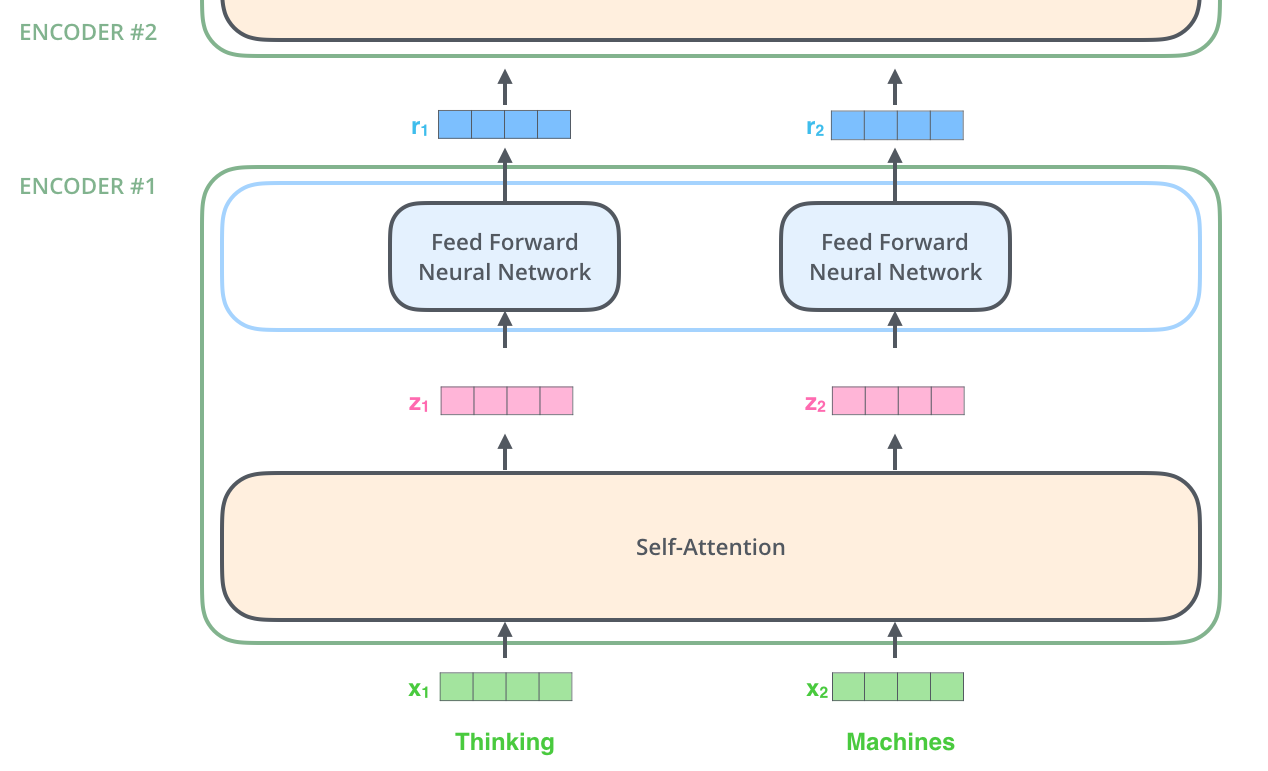

Self-attention 做的是 token 之间的信息交换。FFN 做的是每个 token 内部的特征变换。两者分工很清楚：

• Attention：不同位置之间通信。
• FFN：同一位置的向量升维、非线性变换、再降维。

在 encoder 中，每个位置一开始只有自己的 token embedding。经过 self-attention 后，它的表示会混入其他位置的信息。堆叠多层后，每个 token 表示都变成了“带全句上下文的 token 表示”。

3. 张量视角：从词到向量

NLP 模型不能直接处理字符串，所以第一步是把 token 映射为向量。以原始 Transformer base model 为例：

• d_model = 512
• 每个 token embedding 是 512 维向量
• 一个长度为 n 的句子可以表示成矩阵 X
• X 的形状可以记为 n x d_model

如果输入句子有 10 个 token，则进入 encoder 的矩阵形状大致是：

X: 10 x 512

这里每一行对应一个 token 的向量。Transformer 的关键优势之一，是很多计算都可以对整个矩阵一次性完成，而不是逐 token 循环。

需要注意：embedding 只发生在最底层输入处。后续 encoder layer 接收的不是原始词向量，而是上一层 encoder 输出的上下文表示。

4. Self-Attention：为什么需要“自己注意自己”

Self-attention 里的 self，不是说模型只看自己，而是说 query、key、value 都来自同一个序列。也就是说，句子内部的每个位置都可以读取同一句子中的其他位置。

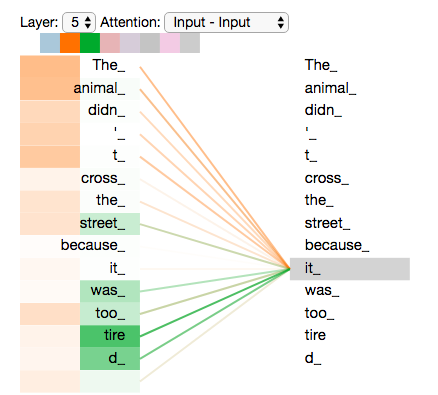

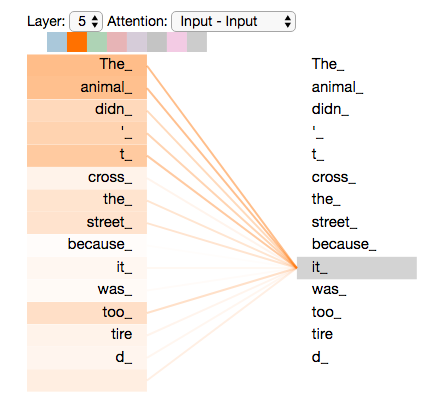

文章常用一个指代消解例子来说明：当句子里出现 it 时，它到底指向前面的哪个名词？人可以结合上下文判断，模型也需要在编码 it 的时候读取其他词的信息。Self-attention 允许 it 对相关名词给出更高权重，再把这些信息合进 it 的表示里。

这和 RNN 的思路不同：

• RNN 通过 hidden state 把前文逐步压缩进当前位置。
• Self-attention 直接让当前位置与所有位置计算相关性。

所以 self-attention 更像一张动态生成的关系图。每个样本、每一层、每个 head 都可能产生不同的连接模式。

5. Q/K/V：注意力的核心抽象

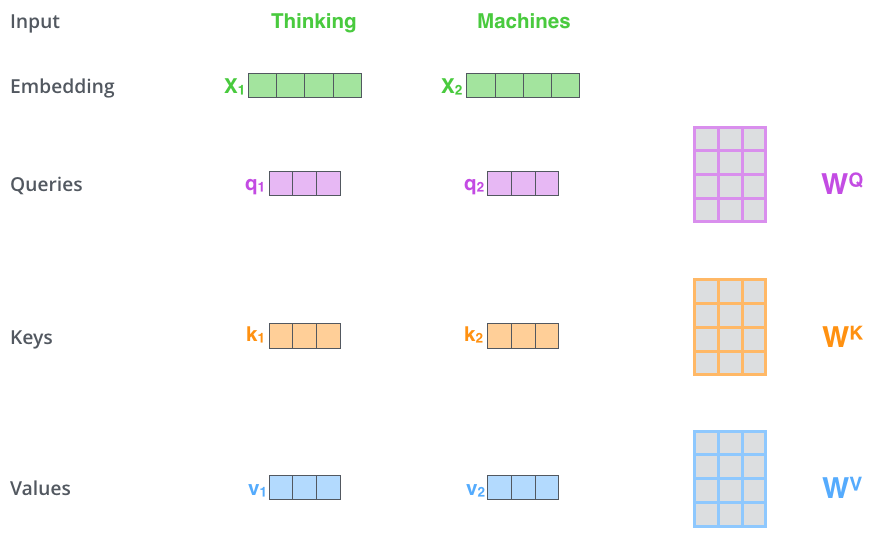

Self-attention 的关键是为每个 token 生成三个向量：

• Query：当前位置想找什么信息。
• Key：当前位置暴露给别人匹配的索引。
• Value：当前位置真正贡献出去的内容。

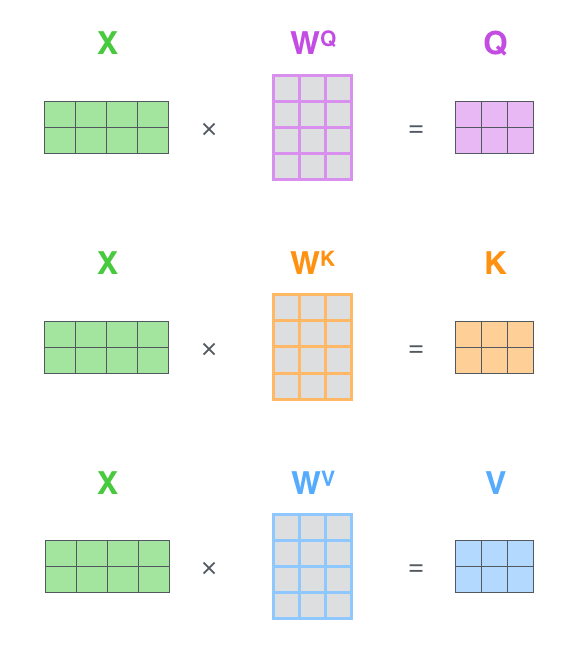

这三个向量来自同一个输入向量的三个线性投影：

Q = X W_Q
K = X W_K
V = X W_V

如果 X 是 n x d_model，单个 head 的维度是 d_k，那么：

X:   n x d_model
W_Q: d_model x d_k
W_K: d_model x d_k
W_V: d_model x d_v
Q:   n x d_k
K:   n x d_k
V:   n x d_v

在原始 Transformer base model 中，d_model = 512，h = 8 个 head，所以每个 head 常取：

d_k = d_v = 512 / 8 = 64

这样做的好处是，多头并行之后总维度仍然保持在 512 左右，计算量可控。

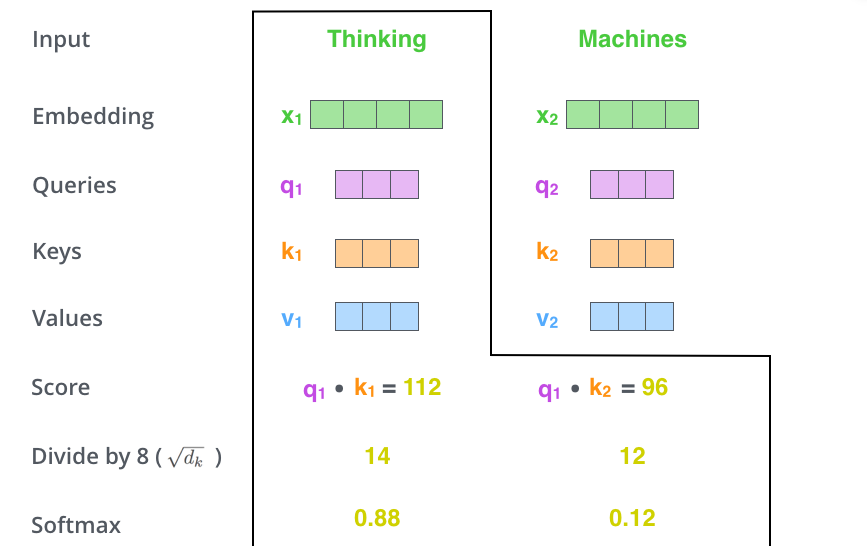

6. 单个位置的 attention 怎么算

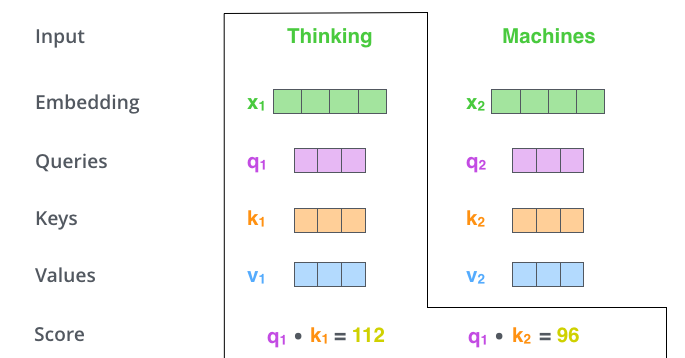

假设现在要更新第 i 个 token 的表示。它会拿自己的 query q_i 去和所有 token 的 key 做匹配：

score(i, j) = q_i · k_j

这个分数表示：第 i 个位置在更新自己时，应该多关注第 j 个位置。

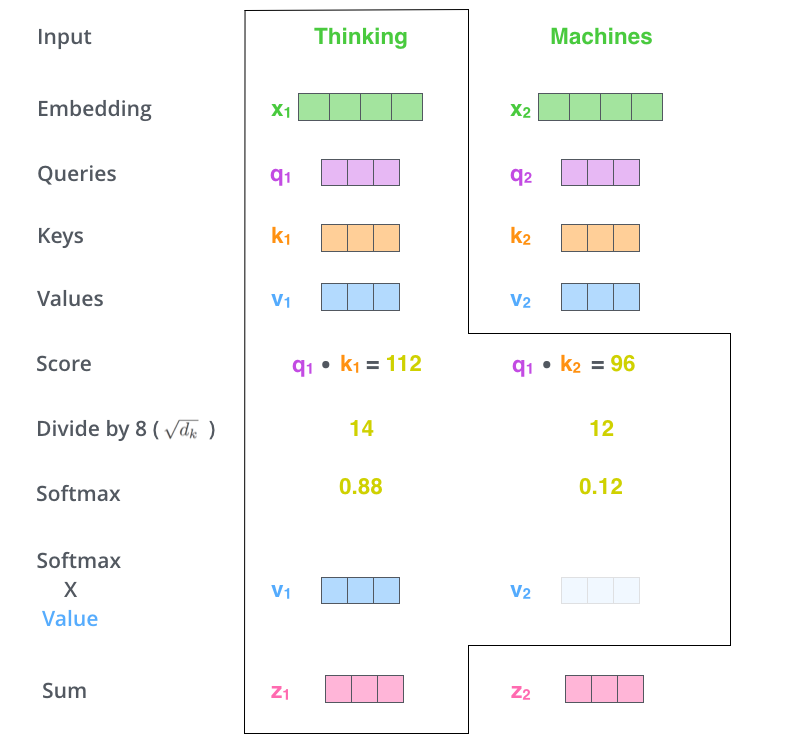

然后做三步：

1. 缩放：把分数除以 sqrt(d_k)。
2. 归一化：对所有分数做 softmax，得到一组权重。
3. 汇聚：用这些权重对所有 value 加权求和。

写成公式：

$$ \mathrm{Attention}(q_i, K, V) = \sum_j \mathrm{softmax}\left(\frac{q_i k_j^T}{\sqrt{d_k}}\right) v_j $$

为什么要除以 sqrt(d_k)？因为维度越大，点积值的方差通常越大。过大的 logits 会让 softmax 变得非常尖锐，梯度容易变小。缩放能让训练更稳定。

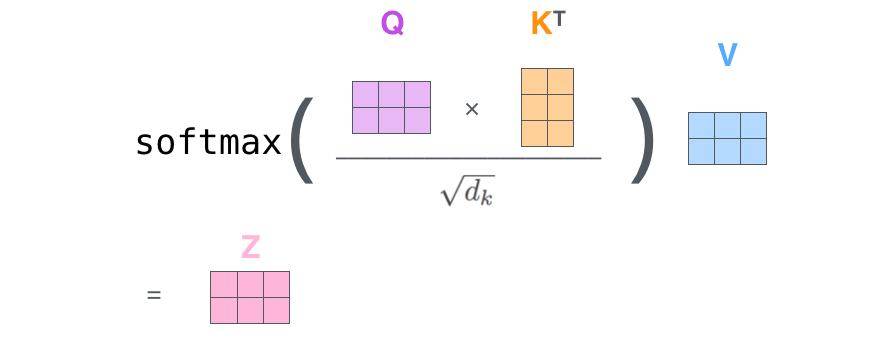

7. 矩阵形式：一次算完整个序列

实际实现不会对每个 token 手写循环，而是直接用矩阵乘法：

$$ \mathrm{Attention}(Q,K,V) = \mathrm{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V $$

各部分含义：

• QK^T：得到 n x n 的注意力打分矩阵。
• 第 i 行：第 i 个 token 对所有 token 的关注分数。
• softmax：通常对每一行做，使每个 query 对所有 key 的权重和为 1。
• 乘以 V：把权重分布转成 value 的加权汇聚结果。

如果序列长度是 n，那么 attention matrix 是 n x n。这解释了 Transformer 的一个重要代价：标准 self-attention 的时间和显存复杂度都随序列长度平方增长。它能并行，但长上下文会变贵。

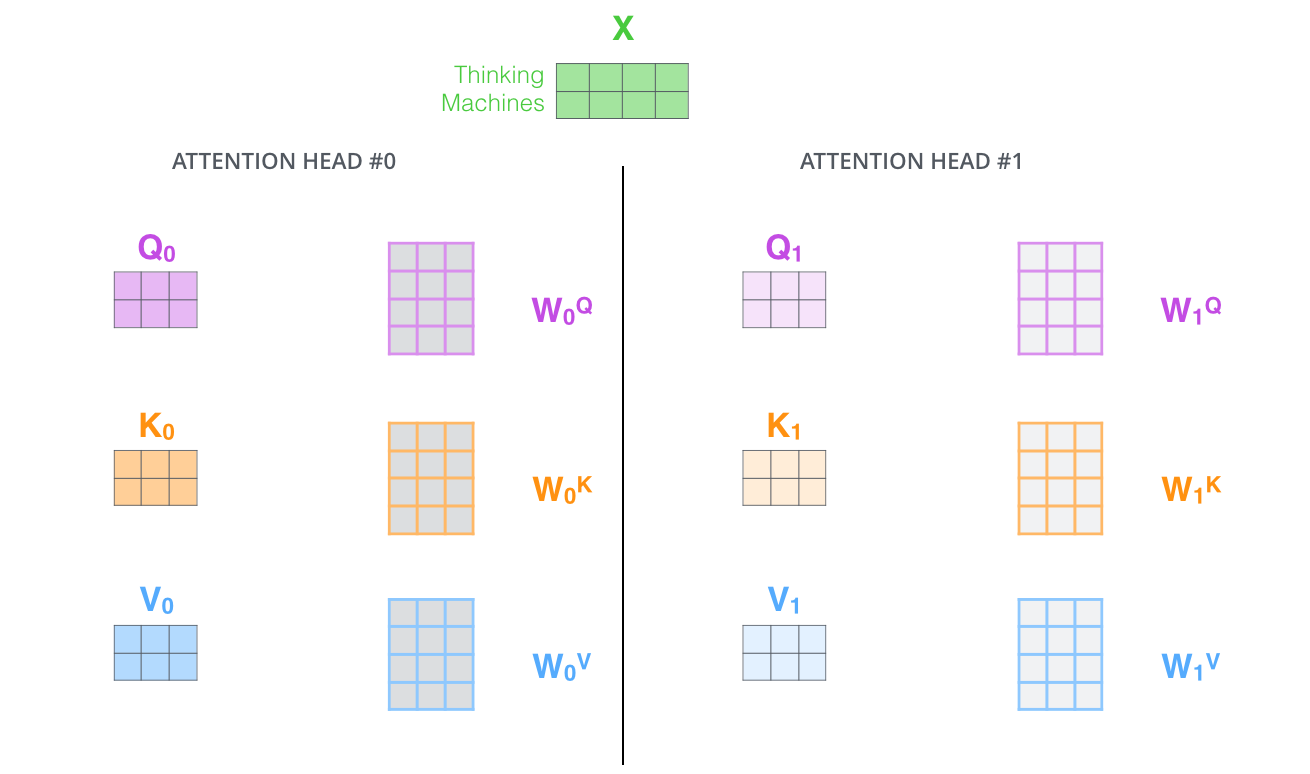

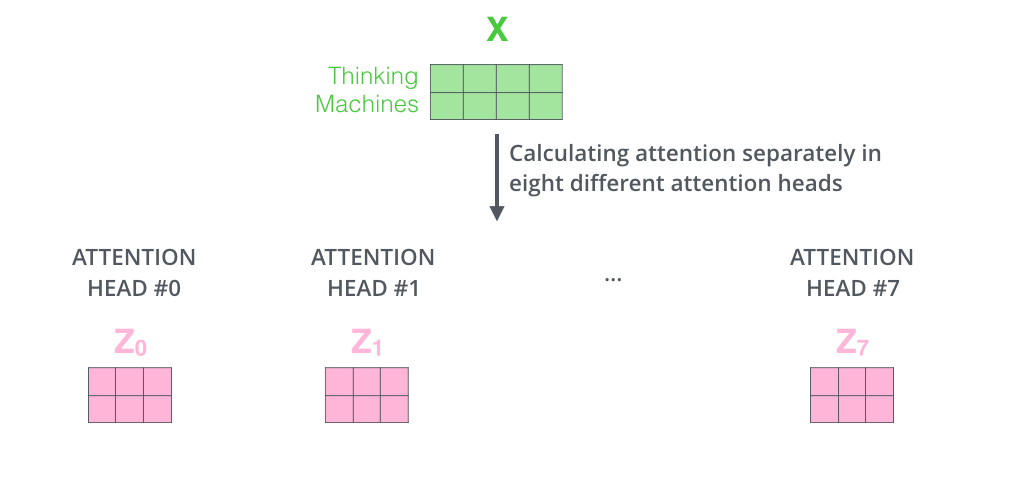

8. Multi-Head Attention：多张关系图并行

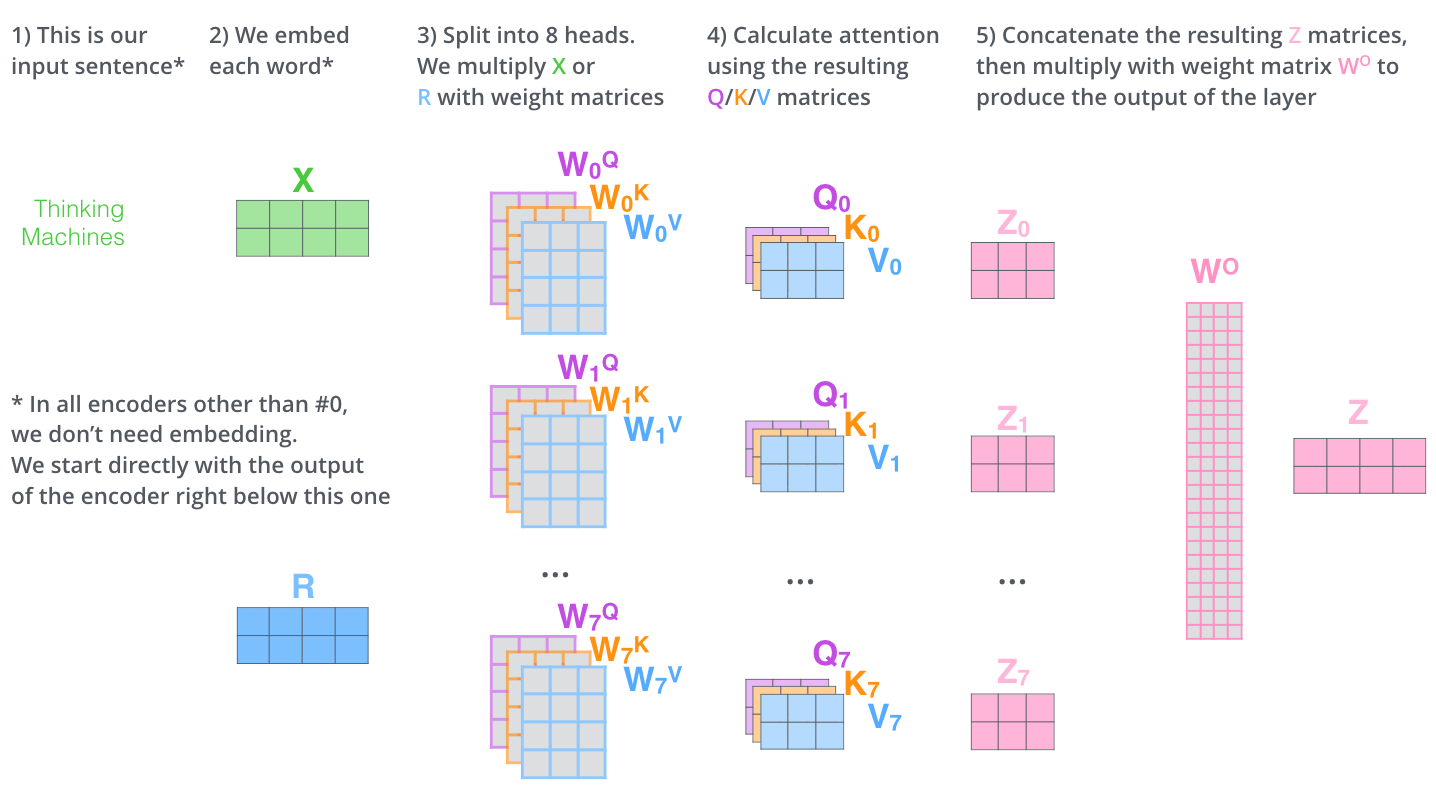

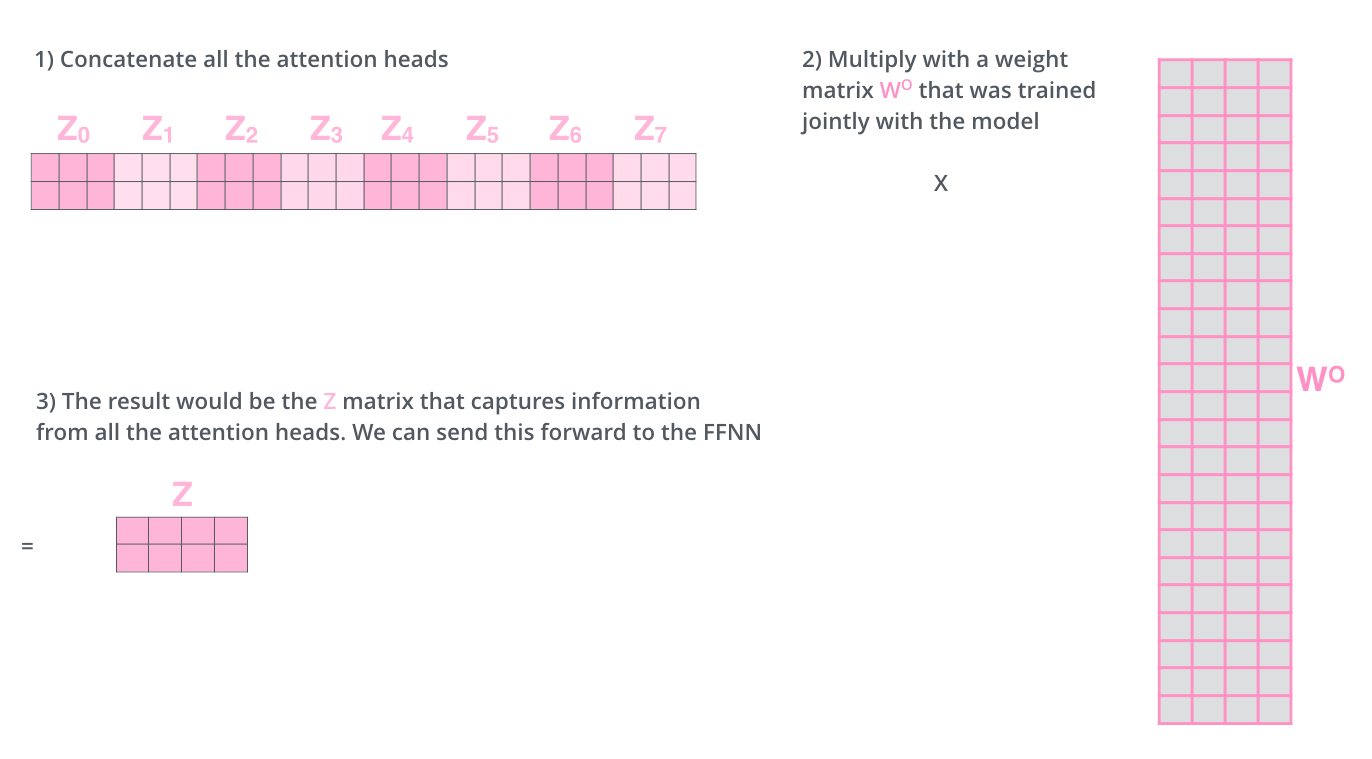

单头 attention 只有一套 Q/K/V 投影，容易把不同类型的关系混在一张注意力图里。Multi-head attention 的做法是：

1. 为每个 head 准备一组独立的 W_Q、W_K、W_V。
2. 每个 head 在自己的子空间里算 attention。
3. 把所有 head 的输出拼接起来。
4. 再乘一个输出投影矩阵 W_O，回到 d_model 维。

公式可以写成：

$$ \mathrm{head}_i = \mathrm{Attention}(QW_i^Q, KW_i^K, VW_i^V) $$

$$ \mathrm{MultiHead}(Q,K,V) = \mathrm{Concat}(\mathrm{head}_1,\ldots,\mathrm{head}_h)W^O $$

直觉上，每个 head 都像一张不同的关系图：

• 有的 head 可能偏向局部相邻 token。
• 有的 head 可能偏向主谓宾或修饰关系。
• 有的 head 可能捕捉代词和先行词。
• 有的 head 可能关注标点、分隔符或句子边界。

这些分工不是人工指定的，而是在训练中由任务目标推动出来的。

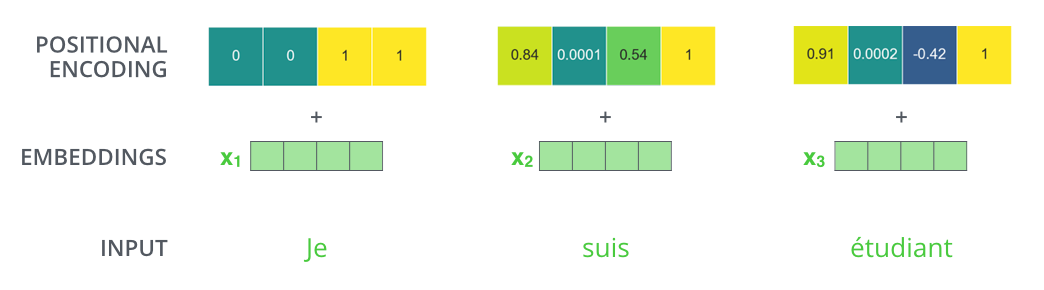

9. Position Encoding：没有 RNN，怎么知道顺序

Self-attention 本身对顺序不敏感。如果只看一组 token 向量，不额外加入位置信息，模型很难区分“猫追狗”和“狗追猫”这种词集合相同但顺序不同的句子。

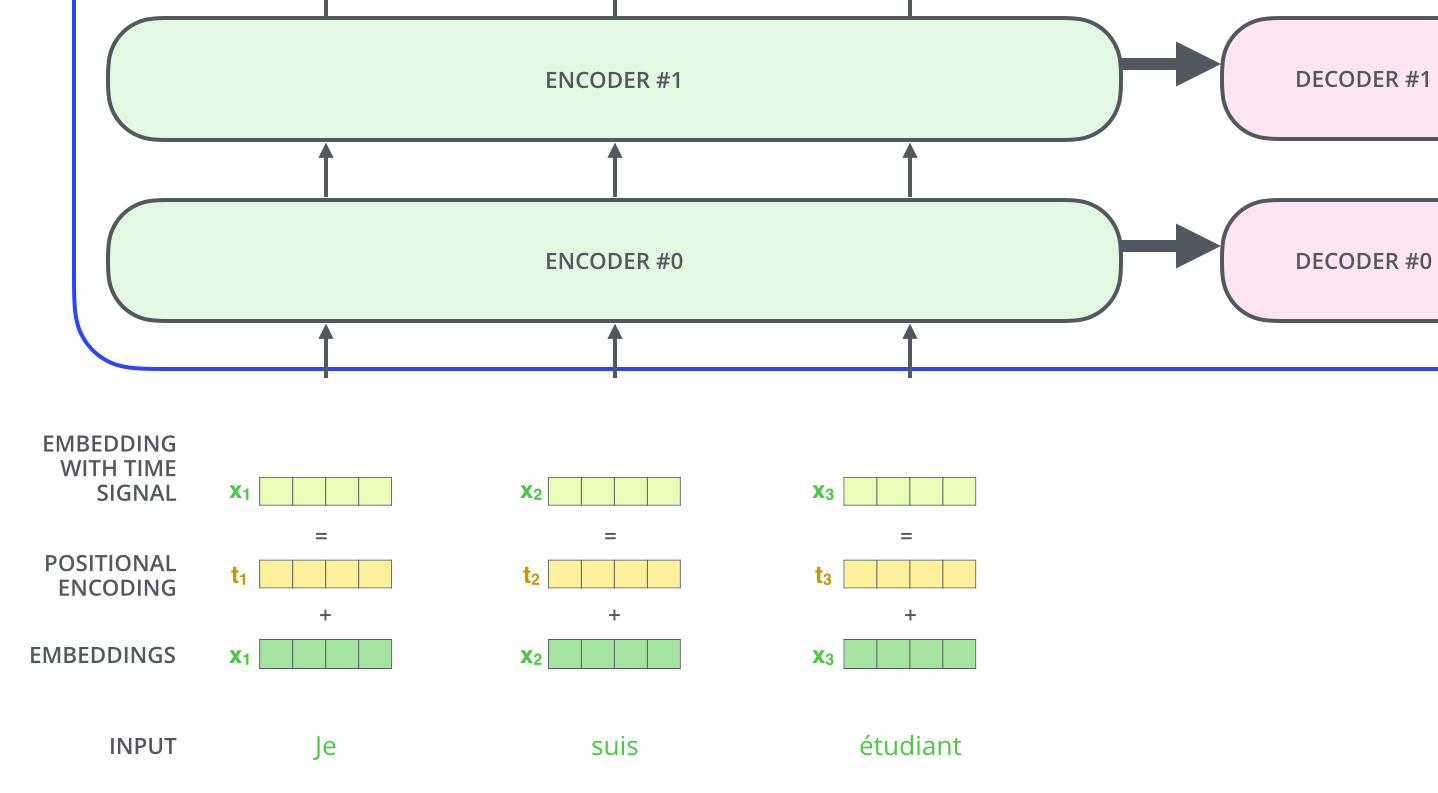

Transformer 的做法是：给每个位置生成一个 positional encoding，并把它加到 token embedding 上。

输入表示 = token embedding + positional encoding

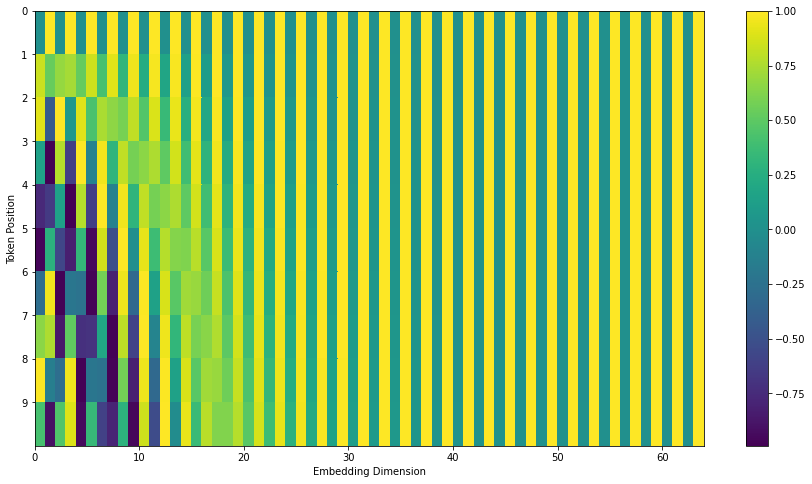

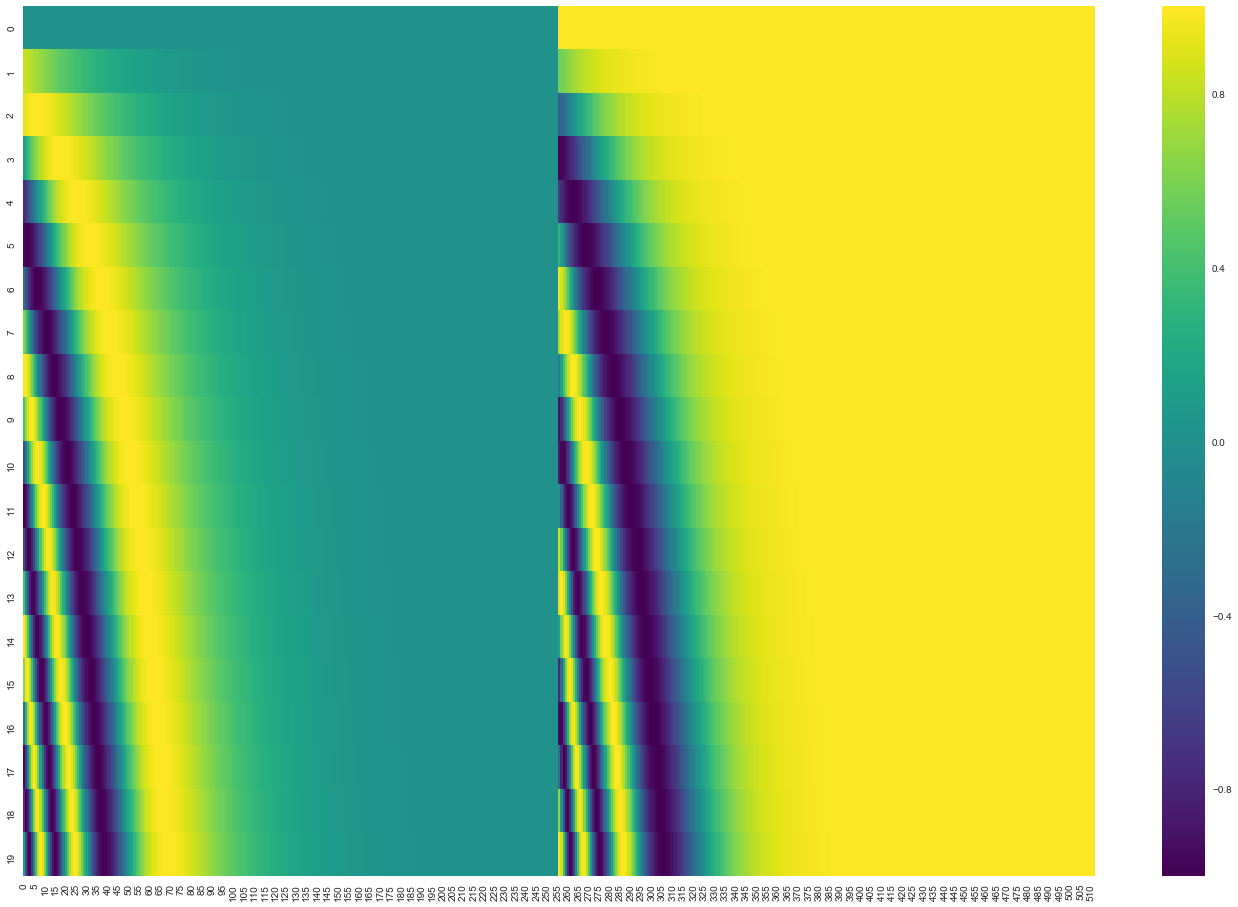

原论文使用正弦和余弦函数构造位置编码：

$$ PE_{(pos, 2i)} = \sin\left(pos / 10000^{2i / d_{model}}\right) $$

$$ PE_{(pos, 2i+1)} = \cos\left(pos / 10000^{2i / d_{model}}\right) $$

这里：

• pos 是位置编号。
• i 是维度编号。
• 偶数维用 sine，奇数维用 cosine。
• 不同频率让模型能表达不同尺度的位置变化。

这种设计的一个优点是可以外推到比训练时更长的位置，因为位置向量由函数生成，而不是只能查固定表。当然，后来的模型也常使用可学习位置编码、相对位置编码、RoPE、ALiBi 等变体。

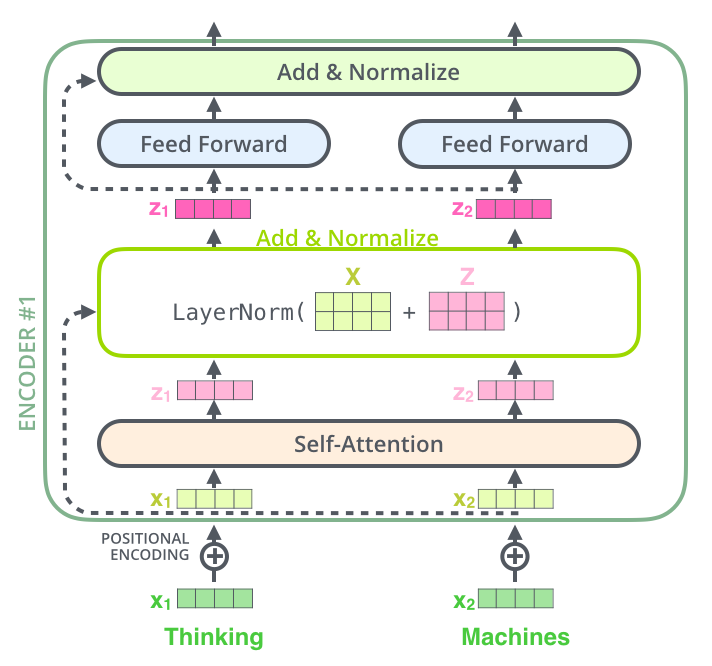

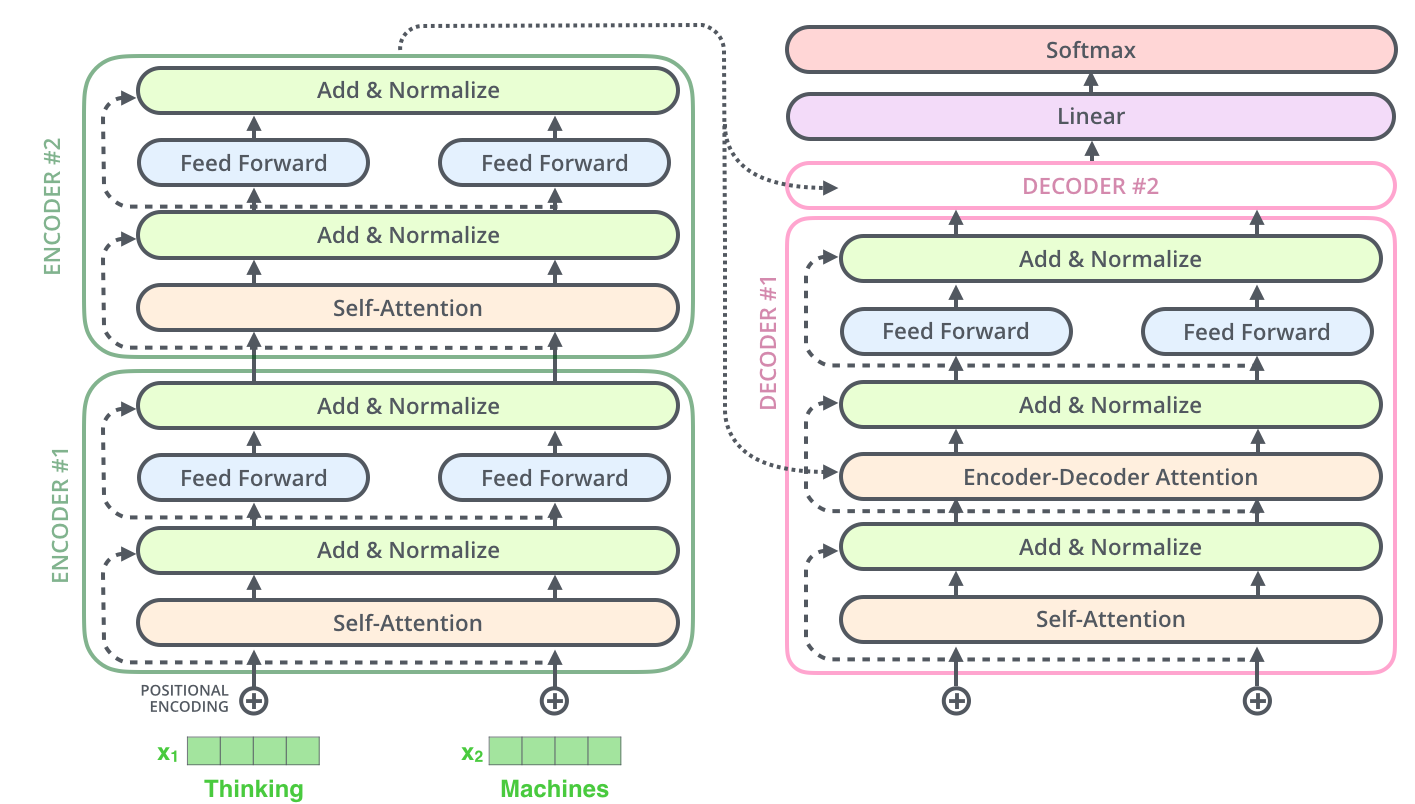

10. Residual + LayerNorm：让深层堆叠更稳定

每个 attention 或 FFN 子层外面都有残差连接和层归一化。残差连接的作用是给信息和梯度一条更直接的路径：

输出 = LayerNorm(输入 + 子层(输入))

如果没有残差，深层网络容易在训练中丢失底层信息，也更难优化。残差让每一层只需要学习“在原表示基础上补充什么变化”。

LayerNorm 则在特征维度上做归一化，让每个 token 的向量分布更稳定。对 Transformer 这类深层堆叠模型来说，归一化不是装饰，而是训练稳定性的重要组成部分。

一个小提醒：原始 Transformer 论文采用 post-LN，也就是子层后做 LayerNorm；很多后来的大模型更偏好 pre-LN，把 LayerNorm 放在子层之前，以改善更深网络的训练稳定性。

11. Decoder：生成端为什么多一层 attention

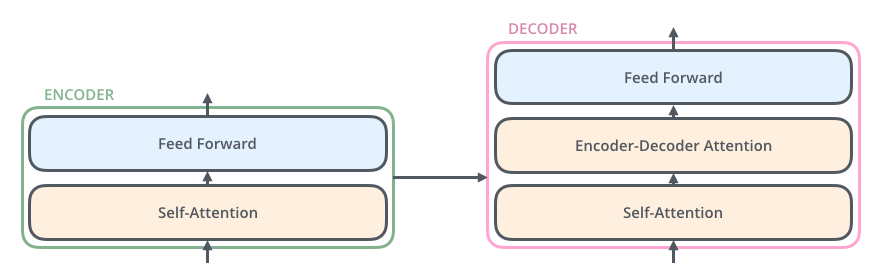

Decoder layer 通常包含三个子层：

1. Masked multi-head self-attention
2. Encoder-decoder attention
3. Feed-forward network

第一层 masked self-attention 只允许目标端当前位置看到已经生成的 token，不能偷看未来答案。例如生成第 3 个词时，只能看第 1、2 个词和当前位置，不能看第 4、5 个词。

这个限制通常通过 mask 实现：在 softmax 之前，把未来位置的分数设为负无穷。softmax 后，这些位置的权重就接近 0。

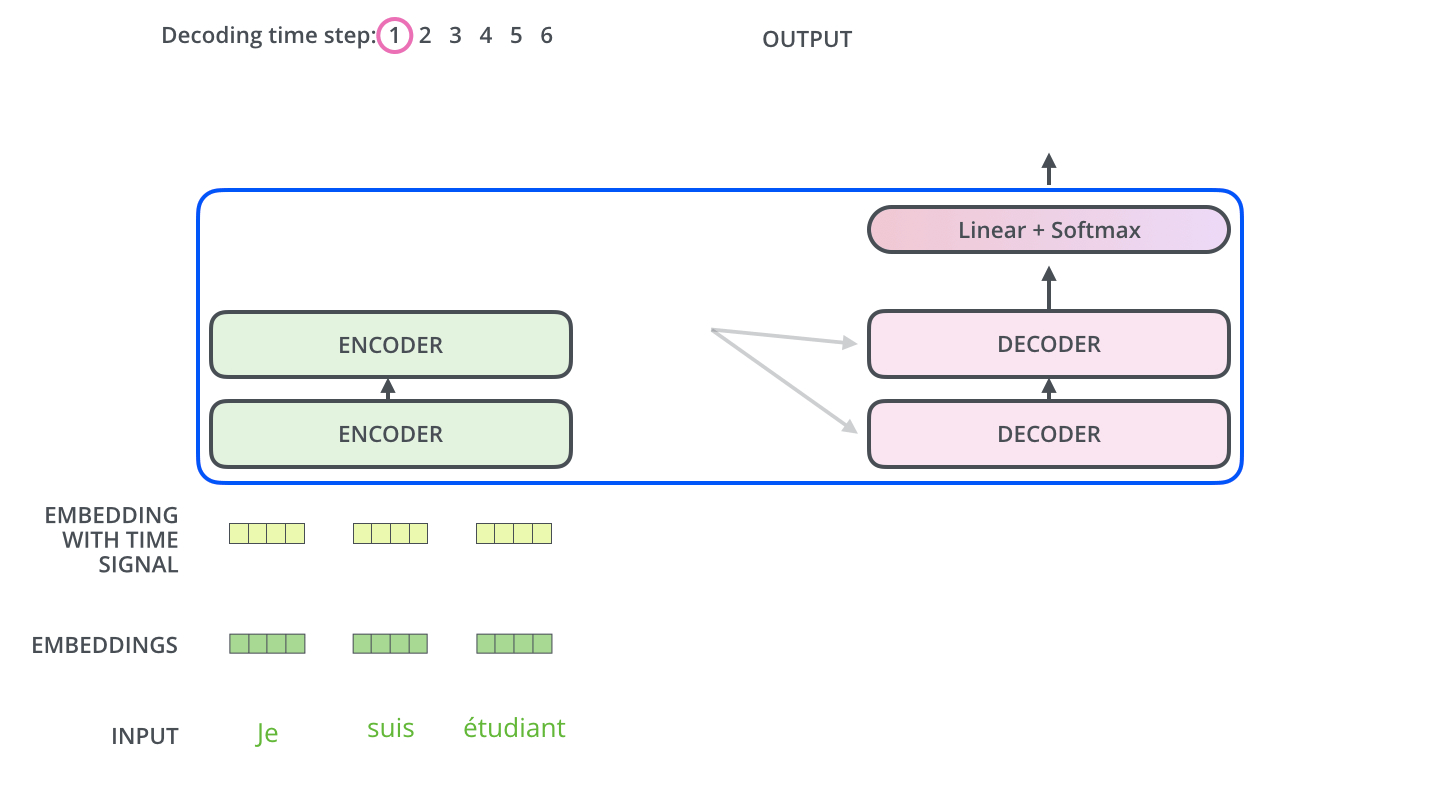

第二层 encoder-decoder attention 是 decoder 和 encoder 的连接点：

• Query 来自 decoder 当前层。
• Key 和 Value 来自 encoder 最后一层输出。

这意味着 decoder 在生成每个目标 token 时，都可以用当前生成状态去源句表示里检索相关信息。它和早期 seq2seq attention 的精神类似，但被整合进了 multi-head attention 框架。

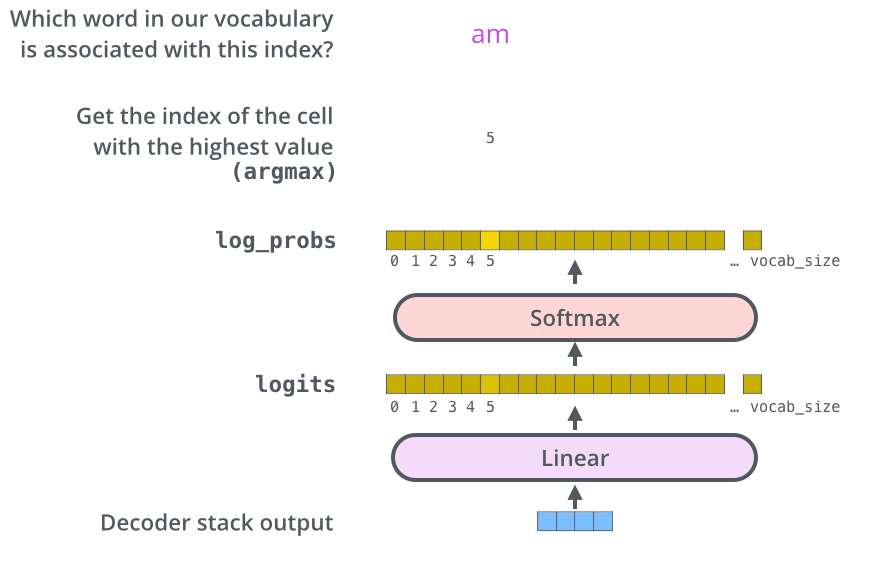

12. Linear + Softmax：从向量到词

Decoder 最后一层输出的是隐藏向量，不是词。要把它变成具体 token，需要两个步骤：

1. Linear layer：把隐藏向量映射到词表大小。
2. Softmax：把 logits 转成概率分布。

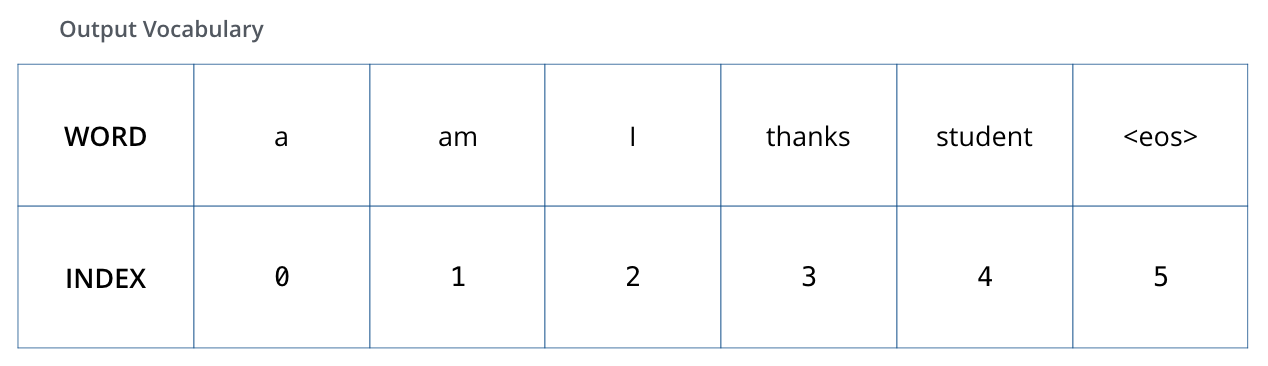

如果目标词表大小是 VocabSize，decoder 某一步输出向量是 d_model 维，那么线性层会输出一个 VocabSize 维向量：

hidden: d_model
logits: VocabSize
probs:  VocabSize

概率最高的 token 可以作为当前步输出。这就是 greedy decoding 的基本思路。

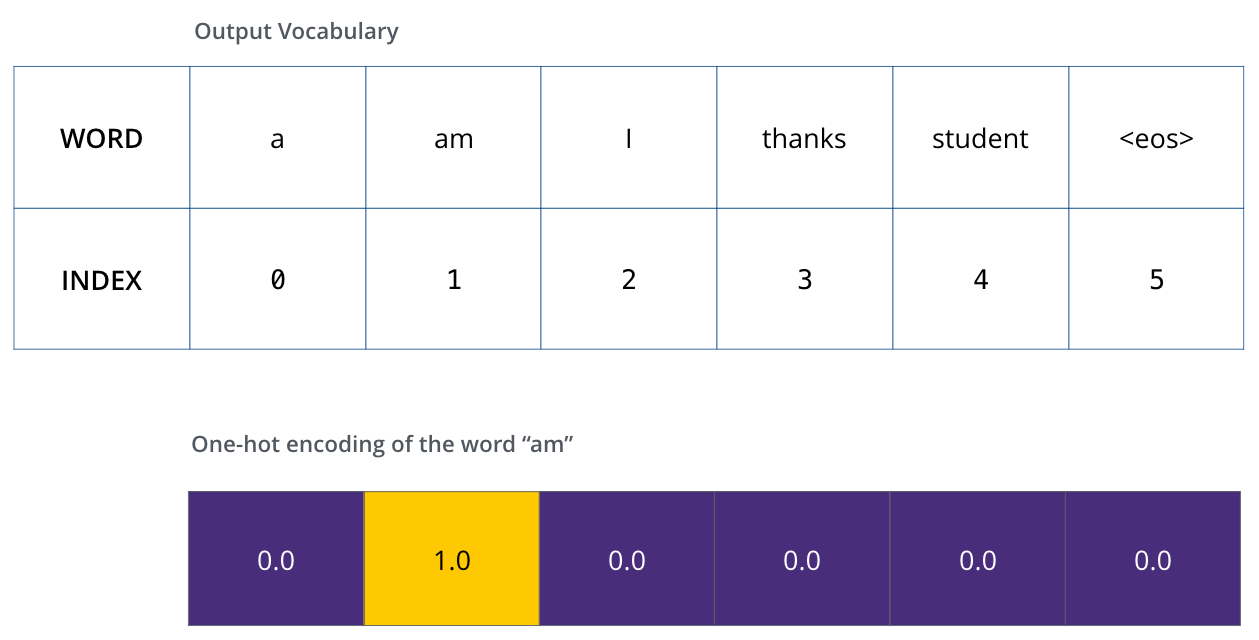

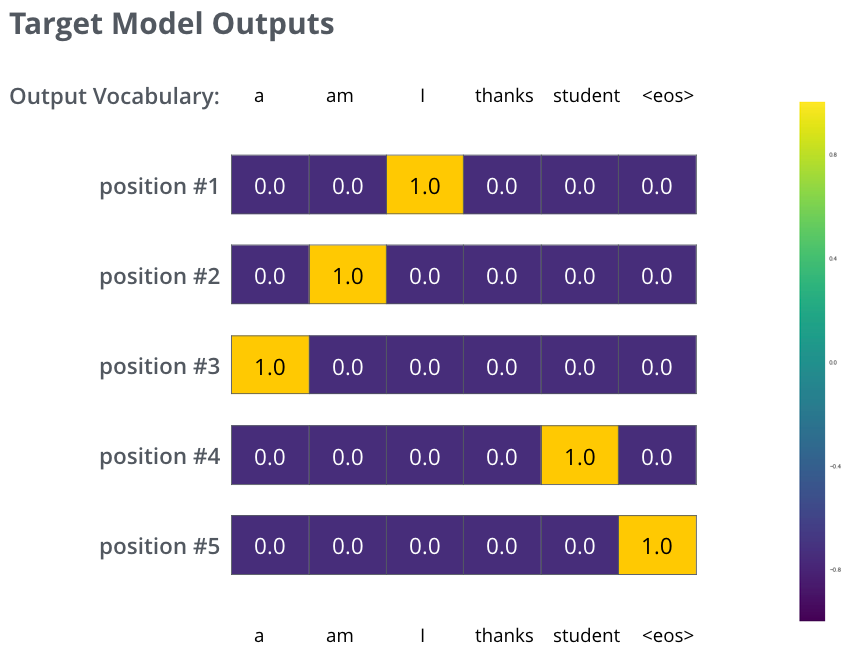

13. 训练：让概率分布靠近真实答案

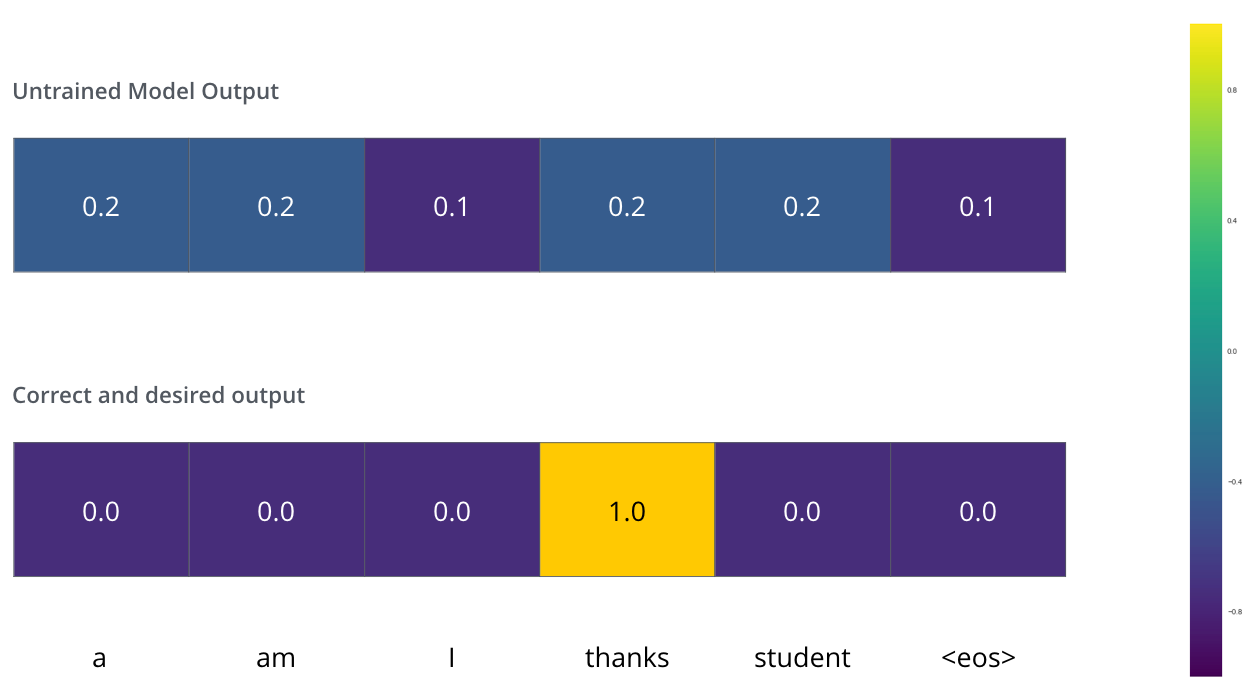

训练机器翻译模型时，输入是源句，目标是正确译文。模型每个时间步都会输出一个词表概率分布，训练目标是让正确 token 的概率尽量高。

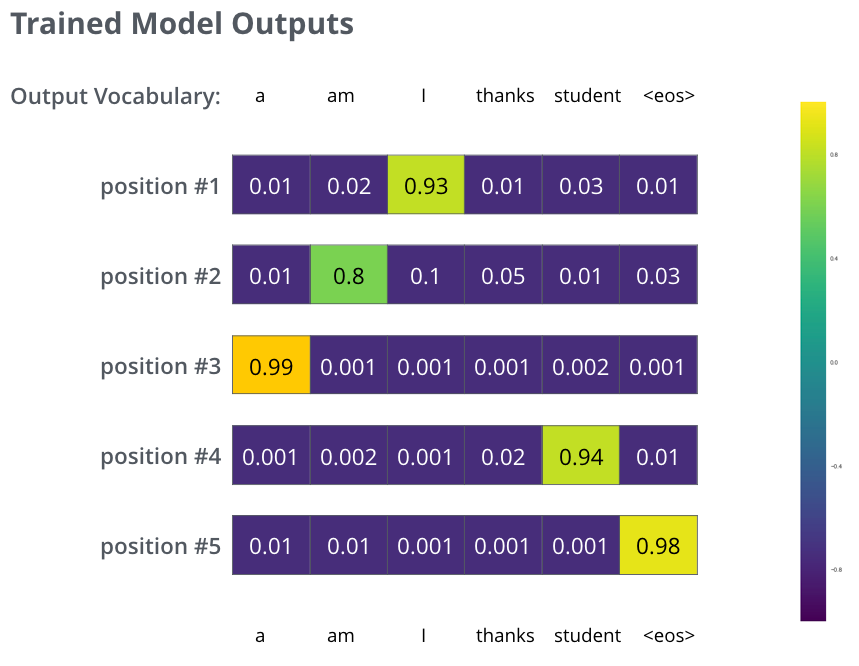

例如目标句是：

i am a student <eos>

模型需要在第 1 步把概率集中到 i，第 2 步集中到 am，第 3 步集中到 a，依此类推，最后预测结束符 <eos>。

常用损失是交叉熵：

$$ L = -\sum_t \log p(y_t \mid y_{<t}, x) $$

其中：

• x 是源句。
• y_t 是目标句第 t 个 token。
• y_{<t} 是之前的目标 token。

训练时通常使用 teacher forcing：decoder 的输入来自真实目标序列右移一位，而不是模型自己上一步采样出的词。这样训练更稳定，也能并行计算目标端所有位置的损失。

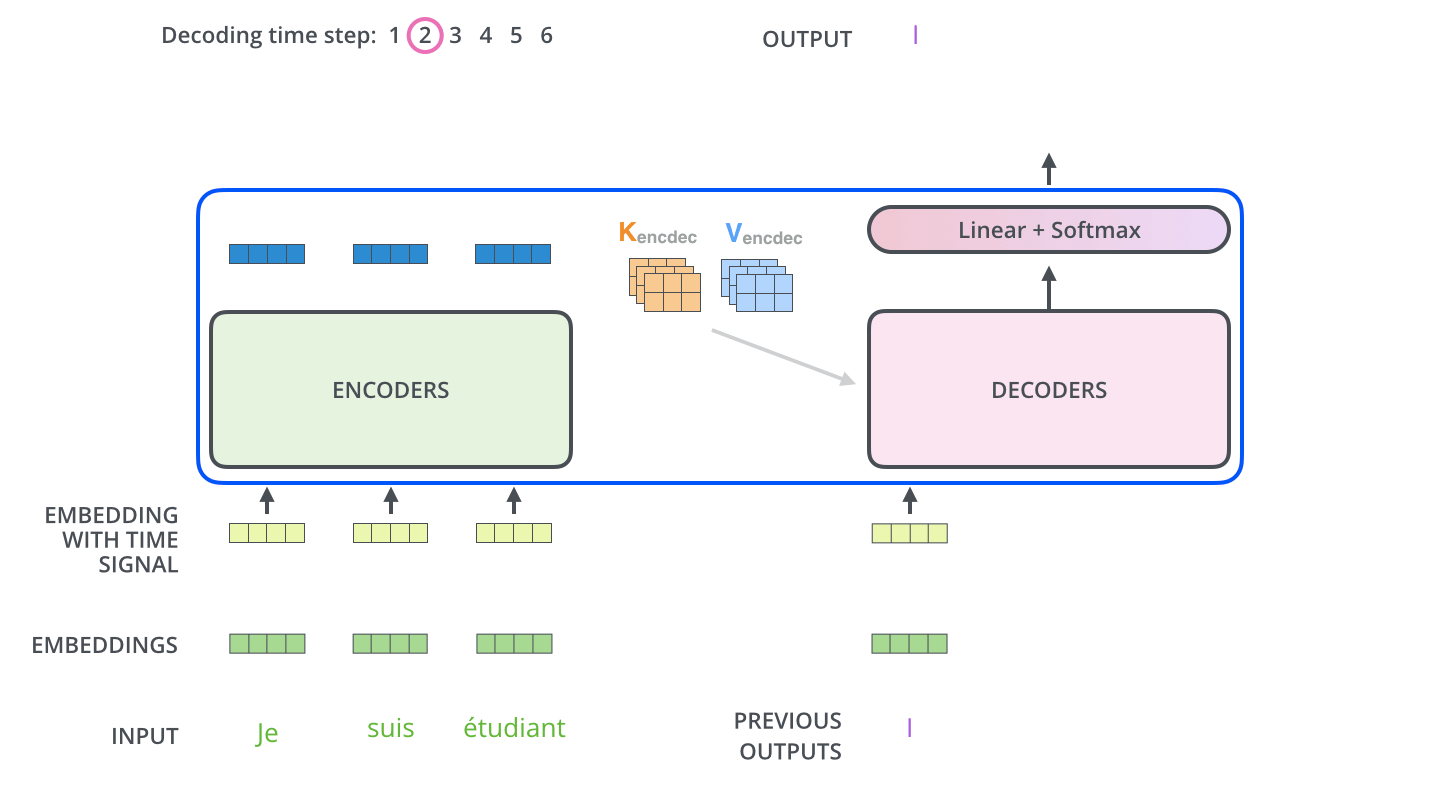

14. 推理：Greedy Search 和 Beam Search

训练时我们知道完整目标句；推理时不知道，只能一步步生成。

最简单的方法是 greedy search：

1. 从起始符 <bos> 开始。
2. 模型输出下一个 token 的概率分布。
3. 选择概率最高的 token。
4. 把它拼到已生成序列后面。
5. 重复直到生成 <eos> 或达到长度上限。

Greedy search 简单、快，但每一步只保留一个选择，容易错过全局更好的句子。

Beam search 会在每一步保留多个候选序列。比如 beam size 为 4，就保留当前总分最高的 4 条路径，再继续扩展。它通常比 greedy search 稳一些，但更慢，也不保证一定产生人类最喜欢的输出。

15. Transformer 的三个关键洞见

第一，attention 是一种动态信息路由。传统层的连接模式相对固定，而 self-attention 根据当前输入临时计算 token 之间的连接强度。模型不是被迫按距离读信息，而是学习“该向哪里取信息”。

第二，多头机制让关系建模不必挤在一张图里。语言里的关系非常多：位置邻近、句法依赖、指代、省略、实体属性、短语边界等。Multi-head attention 给模型提供了多个并行子空间，让这些关系有机会分开表达。

第三，Transformer 把强并行和短路径结合起来。RNN 的路径长，CNN 的感受野需要堆叠，self-attention 则让任意位置在一层内直接交互。这解释了它为什么适合大规模数据和硬件并行。

16. 常见易混点

Q/K/V 不是三份不同输入

在 self-attention 中，Q、K、V 通常都来自同一个序列，只是经过不同线性投影。它们代表三种角色，而不是三份原始数据。

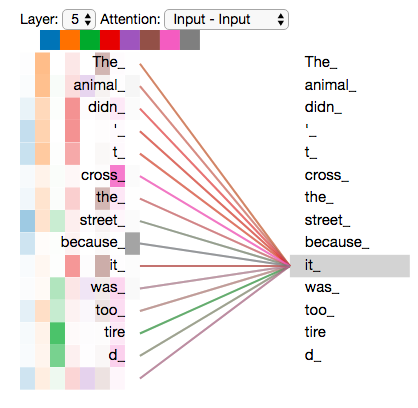

Attention 权重不是解释的全部

可视化 attention 权重很直观，但不要把它等同于完整解释。一个 head 的高权重说明该层该 head 在做一次加权读取，但最终预测还经过多层、多头、FFN、残差和输出层共同作用。

Encoder-only、decoder-only 和 encoder-decoder 不是同一种用法

原始 Transformer 是 encoder-decoder，适合机器翻译这类输入到输出的生成任务。BERT 常用 encoder-only，适合理解和表征学习。GPT 常用 decoder-only，适合自回归生成。它们共享 Transformer block 的思想，但 attention mask、训练目标和使用方式不同。

位置编码不是可选装饰

没有位置信息时，self-attention 很难知道 token 顺序。无论是绝对位置、相对位置还是旋转位置，本质上都在补“序列顺序”这个信息。

标准 attention 的长上下文成本很高

如果序列长度翻倍，n x n attention matrix 的规模会变成四倍。这也是后来很多长上下文模型要研究稀疏 attention、线性 attention、滑动窗口、分块计算和 KV cache 优化的原因。

17. 和原论文的对应关系

文章讲法	原论文概念	需要记住的点
编码组件和解码组件	Encoder-decoder architecture	源句先编码，目标句逐步解码
Self-attention	Scaled dot-product attention	用 Q/K 匹配，用权重汇聚 V
多个 attention heads	Multi-head attention	多个子空间并行建关系
词序信息	Positional encoding	因为没有 RNN，需要显式加入顺序
子层外的跳连	Residual connection + LayerNorm	帮助深层网络稳定训练
解码器看输入句子	Encoder-decoder attention	decoder query 读取 encoder key/value
输出词概率	Linear + softmax	隐藏向量映射到词表分布

18. 自己复述一遍完整前向过程

以机器翻译为例，Transformer 的一次前向过程可以这样复述：

1. 源句被分词，每个 token 查 embedding。
2. 每个 token embedding 加上 positional encoding。
3. 输入矩阵进入第一层 encoder。
4. Encoder self-attention 为每个 token 计算它应该读取其他 token 的权重。
5. Attention 输出经过残差、LayerNorm、FFN，再进入下一层 encoder。
6. 多层 encoder 后，得到源句每个位置的上下文表示。
7. 目标端已生成 token 进入 decoder，并同样加位置编码。
8. Decoder masked self-attention 只读取当前位置及其之前的目标 token。
9. Decoder 用当前状态作为 query，通过 encoder-decoder attention 读取源句表示。
10. Decoder 输出经过 FFN 和堆叠层后，得到当前目标位置的隐藏向量。
11. Linear + softmax 把隐藏向量转成词表概率。
12. 训练时用真实目标 token 计算交叉熵；推理时选择下一个 token 继续生成。

19. 读完后最该带走的 5 个点

1. Transformer 的核心不是单个公式，而是一套序列信息路由架构。
2. Self-attention 让每个 token 可以直接读取全序列信息。
3. Q/K/V 把“找什么、怎么匹配、取什么内容”拆成了可学习的三种投影。
4. Multi-head attention 让模型同时学习多种关系图。
5. Decoder 的 mask 和 encoder-decoder attention 决定了它既不能偷看未来，又能回看源句。

延伸阅读顺序

如果按学习坡度来读，可以这样安排：

1. 先读 Jay Alammar 的图解文章，建立整体视觉直觉。
2. 再读这篇笔记，把 Q/K/V、矩阵形状和数据流补完整。
3. 接着读 The Annotated Transformer，用代码把每个模块跑通。
4. 最后读 Attention Is All You Need 原论文，对照公式、复杂度表和实验结果。
